Пункт учёта газа ПУГ-Ш2-25(40, 65, 100, 160, 250)

   Пункт учёта газа ПУГ-Ш2-25(40, 65, 100, 160, 250) (исполнение в шкафу Ш2) для коммерческого учета газа предназначен для технологического и коммерческого учёта объёма неоднородного по химическому составу природного газа по ГОСТ 5542 и других неагрессивных газов в системе газоснабжения жилых, промышленных и сельскохозяйственных объектов с предварительной очисткой измеряемого газа. Учёт газа выполняется в единицах объёма, приведённых к стандартным условиям посредством автоматической коррекции по температуре, давлению и коэффициенту сжимаемости измеряемой среды.

   ПУРГ изготавливается в разных вариантах:

Р – рамный, монтируется на открытой раме

Ш – шкафной, монтируется внутри утепленного металлического шкафа с возможностью установки системы обогрева (электрической, газовой, водяной)

Б – блочный, монтируется внутри утепленного блока, имеющего входную дверь с запором и окна с двойным остеклением. В блоке предусмотрена установка газоанализатора, охранной системы, системы пожаротушения, системы обогрева (электрической, газовой, водяной)

   ПУРГ используется в качестве самостоятельного пункта учета газа или же установки для учета (если размещение производится в отапливаемом помещении), в коммерческих операциях при расчетах с потребителями природного газа (в системах газового снабжения городских или сельских населенных пунктов, объектов сельскохозяйственного и промышленного назначения, коммунально-бытовых зданий и так далее).

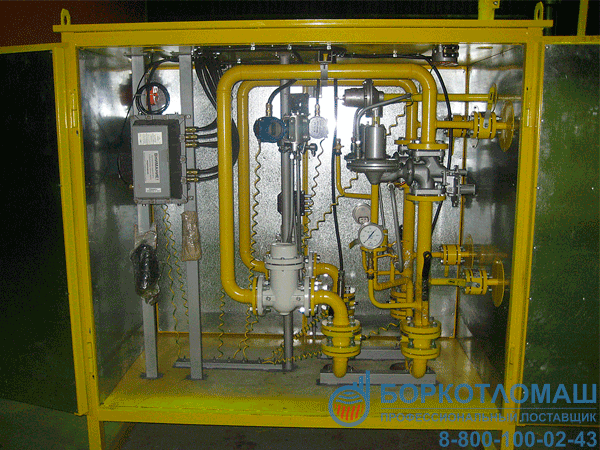

Пункт учёта газа ПУГ-Ш2-25

   ПУРГ является узлом учета газа, что поставляется в полной заводской готовности. Благодаря этому при вводе изделия в эксплуатацию резко уменьшается объем монтажных и пусконаладочных работ.

   В пунктах, что обогреваются при помощи газа, установка обогревателя производится снаружи под днищем шкафа. Защищенный от взрывов электрический обогреватель устанавливается внутри установки, а блок управления выносится в находящийся в боковой стенке шкафа автономный отсек.

   Пункты учета расхода газа изготавливаются с узлом учета газа на базе диафрагменных, вихревых, ротационных и турбинных счетчиков.

   Пункт учета газа серии ПУГ-Ш2 -25(40, 65, 100, 160, 250)  включает в себя следующее оборудование:

  • фильтр газа серии ФГ16, оснащенный индикатором перепада давления серии ДПД16, либо фильтр газа другой серии
  • манометры для визуального контроля рабочего давления измеряемого газа на входе и выходе
  • измерительный комплекс СГ-ЭК на базе ротационного счетчика газа RVG, либо диафрагменного счетчика ВК для измерения объема, прошедшего через пункт газа, приведенного к стандартным условиям, либо счетчиками газа другой серии
  •  датчик разности давления «Метран-100-ДД», либо иной аналогичный датчик разности давления, для контроля перепада давления на счётчике газа в процессе его эксплуатации*
  • запорную арматуру
  • устройство обводного газопровода (байпас)
  • одну из следующих систем обогрева:

- электрическую систему обогрева (электрообогреватели, выполненные во взрывозащищённом исполнении);
- газовую систему обогрева (газовые обогреватели).

Adobe PDF Скачать каталог оборудования ПУГ

Adobe PDF Скачать опросный лист на изготовление ПУГ

   В связи с постоянным совершенствованием поставляемого оборудования, в его конструкцию могут быть внесены изменения, не отраженные в представленных технических характеристиках. Для получения актуальной информации по оборудованию воспользуйтесь формой обратной связи или позвоните по телефону 8-800-100-02-43 (звонок по России бесплатный).

Рабочее давление на входе не более, МПа 1,6
Диапазон температуры рабочей среды, °С от минус 20 до +60
Диапазон температуры окружающей среды для ПУГ без системы обогрева, °С от минус 20 до +60
Диапазон температуры окружающей среды для ПУГ с системой обогрева, °С минус 40 до +60
Ряд возможных Ду входного трубопровода, мм 50, 80
Ряд возможных Ду выходного трубопровода, мм 50, 80
Пределы допускаемой основной относительной погрешности измерения расхода газа в единицах объёма газа приведённого к стандартным условиям, %:
на базе комплекса СГ-ЭК-Т1 (используется турбинный счётчик газа СГ16-МТ)
в диапазоне расходов от Qмин до 0,2Qмах; ±2,5
в диапазоне расходов от 0,2 Qмах до Qмах. ±1,5
на базе комплекса СГ-ЭК-Т2 (используется турбинный счётчик газа TRZ)
в диапазоне расходов от Qмин до 0,2Qмах; ±2,5
в диапазоне расходов от 0,1 Qмах до Qмах. ±1,5
на базе комплекса СГ-ЭК-Р (используется ротационный счётчик газа RVG)
в диапазоне расходов от Qмин. до 0,1 Qмах; ±2,5
в диапазоне расходов от 0,1 Qмах. до Qмах. ±1,5

    В связи с постоянным совершенствованием поставляемого оборудования, в его конструкцию могут быть внесены изменения. Для получения актуальной информации по оборудованию позвоните по телефону 8-800-100-02-43 (звонок по России бесплатный) или воспользуйтесь формой обратной связи
