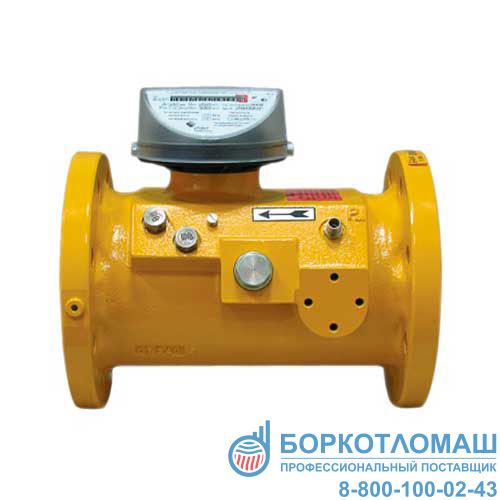

Турбинные газовые счетчики TRZ

   Турбинный газовый счетчик TRZ G65-G4000 предназначается для измерения количества меняющихся потоков разных газов (воздух, азот, аргон, природный газ, и т.д.), при их использовании в агрегатах коммунальных и промышленных предприятий. С помощью данного счетчика контролируется расход газа в коммерческих операциях.

   Принцип действия турбинного газового счетчика TRZ

   Турбинный газовый счетчик TRZ состоит из корпуса и измерительного преобразователя. Когда поток газа воздействует на турбину, она начинает вращаться со скоростью, аналогичной скорости газового потока. Посредством механического редуктора вращение турбины передается счетной головке, которая показывает суммарное количество газа, пропущенное через счетчик.

   Конструкция турбинного газового счетчика TRZ

    Основным конструктивным элементом счетчика является фланцевый корпус. В его проточной части последовательно по потоку размещено измерительное устройство, которое состоит из корпуса, струевыпрямителя, турбинного колеса и узла редуктора. В корпусе имеются монтажные отверстия. Они предназначены для монтажа гильз температурных датчиков, датчиков импульсов высокой частоты, а также место отбора давления.

   В конструкции счетчика предусмотрена возможность демонтажа измерительного устройства без нарушения его целостности. Стоит отметить, что корпус не влияет на метрологические характеристики прибора, поскольку измеряемая среда пропускается через проточную часть измерительного устройства.

Счетчики газа ротационные RVG

    Типоразмеры газовых счетчиков не оборудуются масляными насосами. Это обусловлено наличием подшипников, при помощи которых выполняется достаточная смазка в процессе эксплуатации приборов. По заказу на приборы TRZ  возможна установка масляных насосов.

Особенности турбинного газового счетчика TRZ

1. Большой диапазон измерения расходов газа –Qmin\Qmax- до 1/80 в зависимости от давления.

2. Поверка счетчика посредством замены измерительного устройства. Для проведения поверки не требуется его демонтаж. Замену можно произвести на месте эксплуатации счетчика. Менять измерительное устройство необходимо на аналогичное, предварительно поверенное. Последующие метрологические параметры счетчика будут соответствовать данным нового измерительного устройства.

3. Измерительное устройство - это отдельное средство измерения, у которого имеется сертификат об утверждении типа.

4. Между измерительным устройством и корпусом счетчика отсутствует жесткая связь. Поэтому механическое давление абсолютно не влияет на метрологические показатели счетчика.

5. Длина прямых участков - до прибора от 2 Ду, после прибора - не требуется.

6. Использование подшипников, которые не нуждаются в дополнительной смазке в процессе эксплуатации счетчиков (типоразмеры Ду50-150).

7. В приборах всех типоразмеров используется алюминиевое турбинное колесо. Это способствует стабилизации метрологических показателей на высоких давлениях.

8. Возможность непродолжительного превышения предельного расхода газа до 1,6 Qmax.

9. Допустимость функционирования с корректорами газового объема электронного типа - ЕК260, ЕК270, ТС210, ТС215, ТС220.

10. Допустимость применения импульсных датчиков высокой частоты A1S и A1R, средней частоты R300 в комплексах СГ-ЭК с корректором газового объема ЕК270.

11. Установка турбинного газового счетчика TRZ возможна как на вертикальном (в случае подачи газа сверху вниз и снизу вверх), так и горизонтальном трубопроводе.

Новые функциональные преимущества турбинного газового счетчика TRZ

1. Расширение диапазона расхода газа 1:50 и 1:80 в зависимости от его давления в трубопроводе.

2. Погрешность счетчика в любом диапазоне расходов составляет 0,9%.

Средство измерения, отвечающее за метрологию, сертифицировано как устройство измерительное(УИ), что позволяет заменять его на месте установки счетчика.

Основные показатели турбинного газового счетчика TRZ

1. Диапазон рабочего расхода - 5-6500 м³/ч.

2. Предельное рабочее давление - 10 МПа, 6,3 МПа, 1,6 Мпа (зависит от типоразмера).

3. Диаметр условного прохода - Ду50-Ду300.

4. Диапазон измерений: Qmin\Qmax

- для приборов исполнения «1» - 1:20(1:30);

- для приборов исполнения «2», «2У» - до 1/80(зависит от рабочего давления).

5. Пределы относительной погрешности

- TRZ G4000 Ду300 исполнения «1», «2» - 1% в диапазоне расходов от 0,1 Qmax до Qmax; 2% в диапазоне расходов от Qmin до 0,1 Qmax;

- TRZ G65 Ду50 исполнения «1» - 1% в диапазоне расходов от 0,2 Qmax до Qmax;
2% в диапазоне расходов от Qmin до 0,2 Qmax.

6. Температурный диапазон:

- измеряемой среды - от +60 до -30 °С;

- окружающей среды - от +70 до -40 °С.

7. Межпроверочный интервал - 10 лет.

   Турбинные счетчики газа являются механическими. Они представляют собой отрезок трубы, в проточной части находится турбина с валом и подшипниковыми опорами вращения. Так, газ, проходя через измерительную камеру счетчика, осуществляет вращение.

   Стоит отметить, что скорость вращения пропорциональна скорости потока и расходу газа. Данные счетчики используются для огромных расходов: от 100 до 10000 м3 в час.

   В связи с постоянным совершенствованием поставляемого оборудования, в его конструкцию могут быть внесены изменения, не отраженные в представленных технических характеристиках. Для получения актуальной информации по оборудованию воспользуйтесь формой обратной связи или позвоните по телефону 8-800-100-02-43 (звонок по России бесплатный).

    В связи с постоянным совершенствованием поставляемого оборудования, в его конструкцию могут быть внесены изменения. Для получения актуальной информации по оборудованию позвоните по телефону 8-800-100-02-43 (звонок по России бесплатный) или воспользуйтесь формой обратной связи
